MWV Datensatz — wie die Windwerte verarbeitet werden

Der MWV Datensatz ist leider unklar definiert, und verschiedene Hersteller stellen den Kurs unterschiedlich dar. Im Internet finden sich beide Definitionen — und auch ich weiß nicht, was die National Marine Electronics Association (NMEA) beim MWV Datensatz ursprünglich vorgesehen hatte.

Aktualisiert: Juni 2022

Aufbau des Datensatzes

Ein Beispiel:

$WIMWV,109.50,R,5.57,N,A*29

Feld	Beschreibung	Problem
$WIMWV	Typdefinition	—
109.50	Windrichtung in Grad	Unklar, gegen was. Gegen Nord oder gegen den Bug?
R	R = Relative, T = True	Ist R = Relative der scheinbare Wind, oder besagt es, dass der Wind relativ zum Bug angegeben ist? Ist T = True der wahre Wind, oder bedeutet es relativ zu Nord?
5.57	Windgeschwindigkeit	—
N	Einheit der Windgeschwindigkeit	—
A*29	Status und Prüfsumme	—

Ist-Situation in der Version 2.59

Wie die Logbuch App den MWV Datensatz verarbeitet, hängt davon ab, ob er ein T oder ein R enthält.

T (True)

NMEA input	In der Datenbank gespeichert	Erklärung
109.50	109°	Die Windrichtung wird gerundet, indem die Stellen hinter dem Komma entfernt werden. Zum Beispiel 109,90° = 109°. Die Windgeschwindigkeit wird gegebenenfalls von km/h oder Meilen auf Knoten umgerechnet und dann übernommen.
5.57	5,57 Knoten (Anzeige kann gerundet sein)	—

R (Relative)

NMEA input	In der Datenbank gespeichert	Erklärung
109.50	289°	Die Windrichtung wird mit dem COG (Kurs über Grund aus dem letzten empfangenen RMC Datensatz) verrechnet. Beispiel: Der Kurs über Grund ist 180°, der Wind kommt relativ zum Bug aus 109,5°, der Bug zeigt nach Süden. Also kommt der Wind aus 289,5° (gerundet 289°).
5.57	5,57 Knoten (Anzeige kann gerundet sein)	—

Situation (geplant) ab Version 2.60

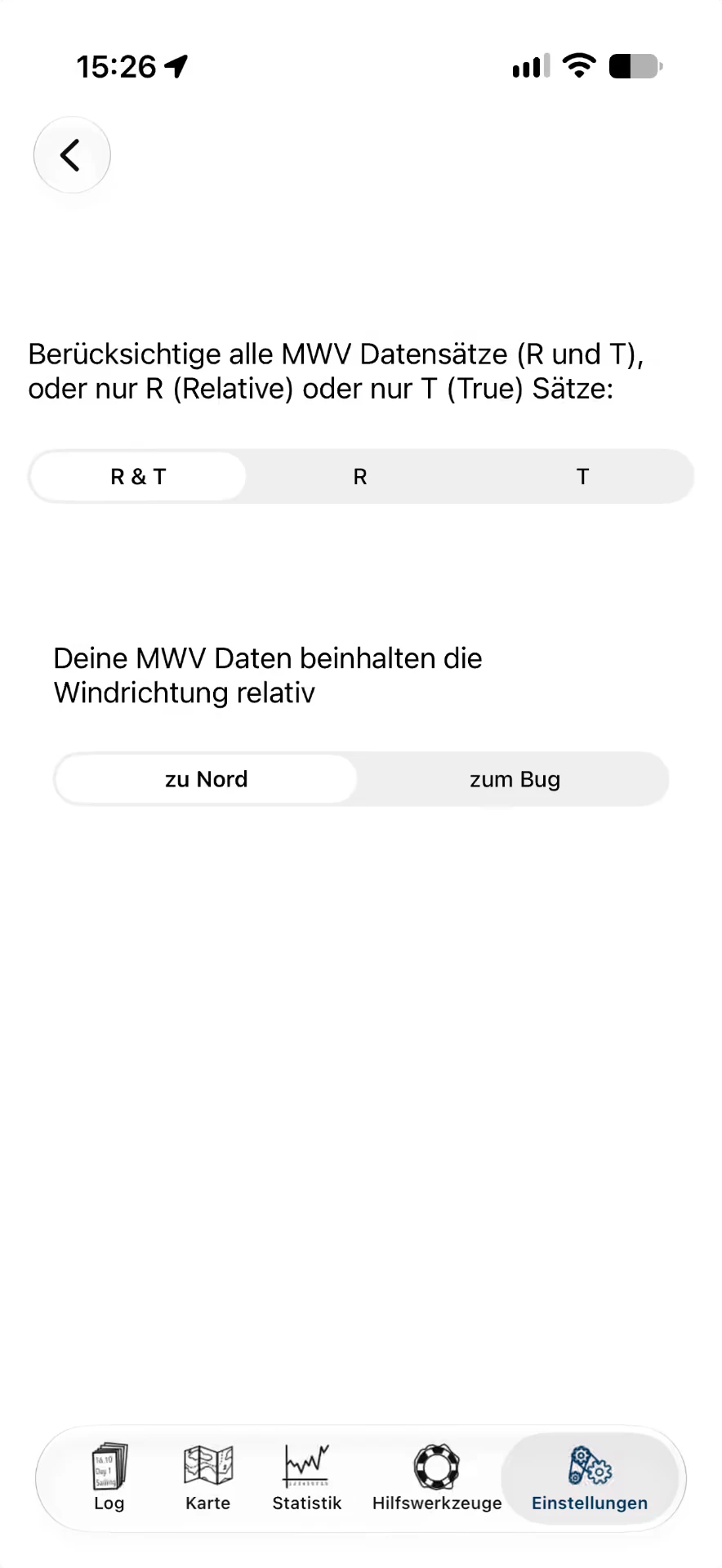

Man kann einstellen, ob die Werte relativ zu Nord oder relativ zum Bug angegeben sind.

T (True = wahrer Wind) — Werte relativ zu Nord

NMEA input	In der Datenbank gespeichert	Erklärung
109.50	110°	Die Windrichtung wird gerundet, zum Beispiel 109,50° = 110°. Die Windgeschwindigkeit wird gegebenenfalls von km/h oder Meilen auf Knoten umgerechnet und dann übernommen.
5.57	5,57 Knoten (Anzeige kann gerundet sein)	—

T (True = wahrer Wind) — Werte relativ zum Bug

NMEA input	In der Datenbank gespeichert	Erklärung
109.50	290°	Die Windrichtung wird mit dem COG (Kurs über Grund aus dem letzten empfangenen RMC Datensatz) verrechnet. Beispiel: Kurs über Grund 180°, Wind relativ zum Bug aus 109,5° — also kommt der Wind aus 289,5° (gerundet 290°).
5.57	5,57 Knoten (Anzeige kann gerundet sein)	—

R (Relative = scheinbarer Wind) — Werte relativ zu Nord

NMEA input	In der Datenbank gespeichert	Erklärung
109.50	063°	Die Windrichtung wird mit COG und SOG (Kurs und Geschwindigkeit über Grund aus dem letzten empfangenen RMC Datensatz) verrechnet. Beispiel: scheinbarer Wind aus 109,5° mit 5,57 kn, Fahrtwind aus 180° mit 4,5 kn (Fahrt mit 4,5 kn Richtung Süd). Daraus ergibt sich das folgende Dreieck und ein wahrer Wind von 5,9 kn aus 063°, der in der Datenbank landet.
5.57	5,9 Knoten (Anzeige kann gerundet sein)	—

R (Relative = scheinbarer Wind) — Werte relativ zum Bug

NMEA input	In der Datenbank gespeichert	Erklärung

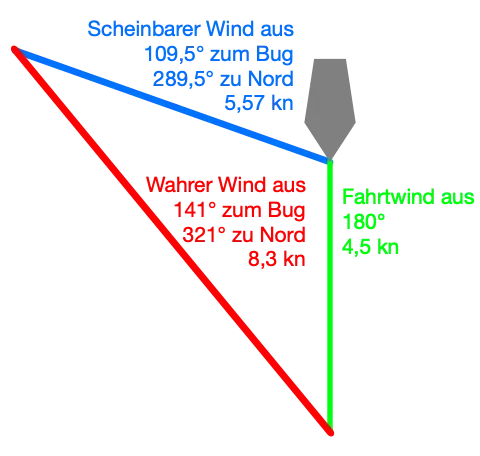

109.50	321°	Zuerst wird die Windrichtung um den COG korrigiert und dann genauso berechnet wie in der Tabelle davor: 109,5° vom Bug + 180° COG = 289,5° von Nord. Dieser scheinbare Wind aus 289,5° wird anschließend in einen wahren Wind umgerechnet. Beispiel: scheinbarer Wind aus 289,5° mit 5,57 kn, Fahrtwind aus 180° mit 4,5 kn. Daraus ergibt sich ein wahrer Wind von 8,3 kn aus 321°, der in der Datenbank landet.
5.57	8,3 Knoten (Anzeige kann gerundet sein)	—
